Rilievo e restituzione Diga di Pescegallo: supporto alle indagini geotecniche

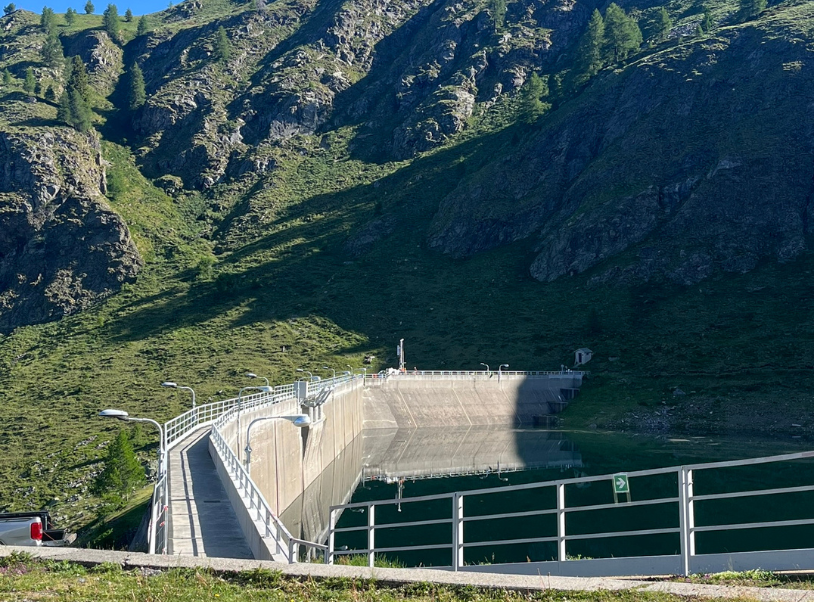

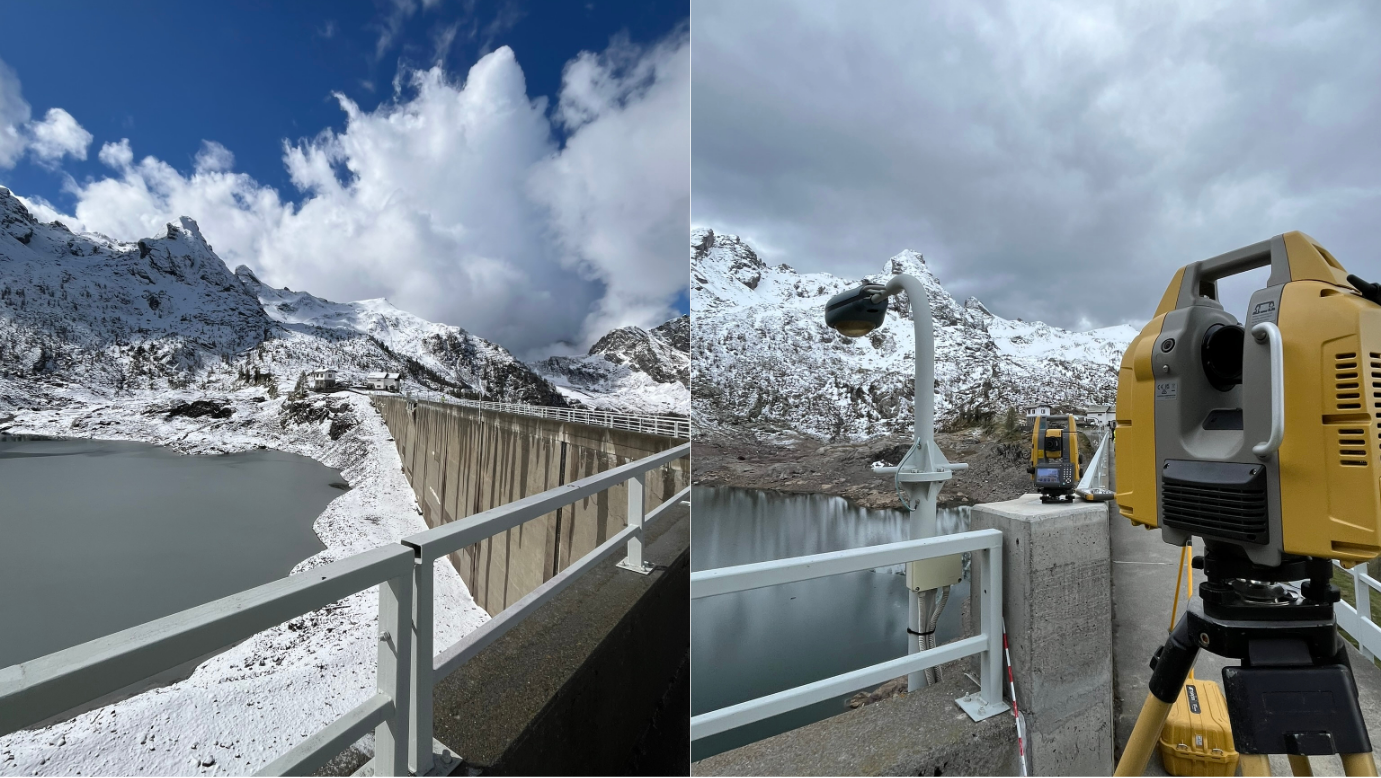

Garantire sicurezza, stabilità e corretta gestione delle grandi opere d’ingegneria idraulica ad alta quota richiede dati geometrici di altissima precisione. Presso la diga di Pescegallo, situata in Val Gerola (SO), il nostro team è stato incaricato di eseguire un rilievo topografico e laser scanner dell’intera diga e dei relativi cunicoli ispettivi interni.

L'intervento è stato progettato non solo per restituirne la geometria complessa, ma come fase propedeutica fondamentale per la successiva pianificazione delle indagini geotecniche e dei sondaggi lungo il tratto orizzontale in calcestruzzo, garantendo l’esatta ubicazione dei sondaggi per evitare qualsiasi interferenza o attraversamento dei cunicoli sottostanti.

Le Fasi Operative del Rilievo in Sito

1. Orientamento su capisaldi presenti in loco con stazione totale Topcon GT1003;

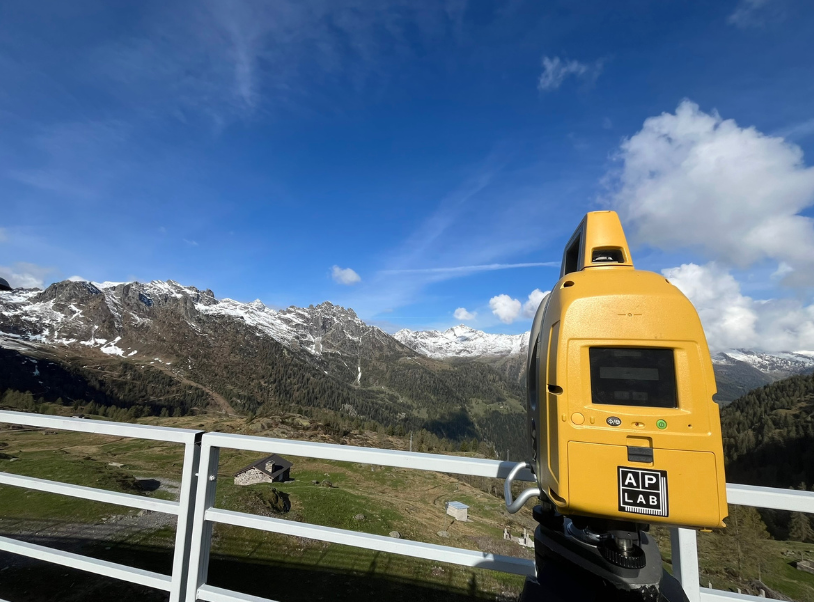

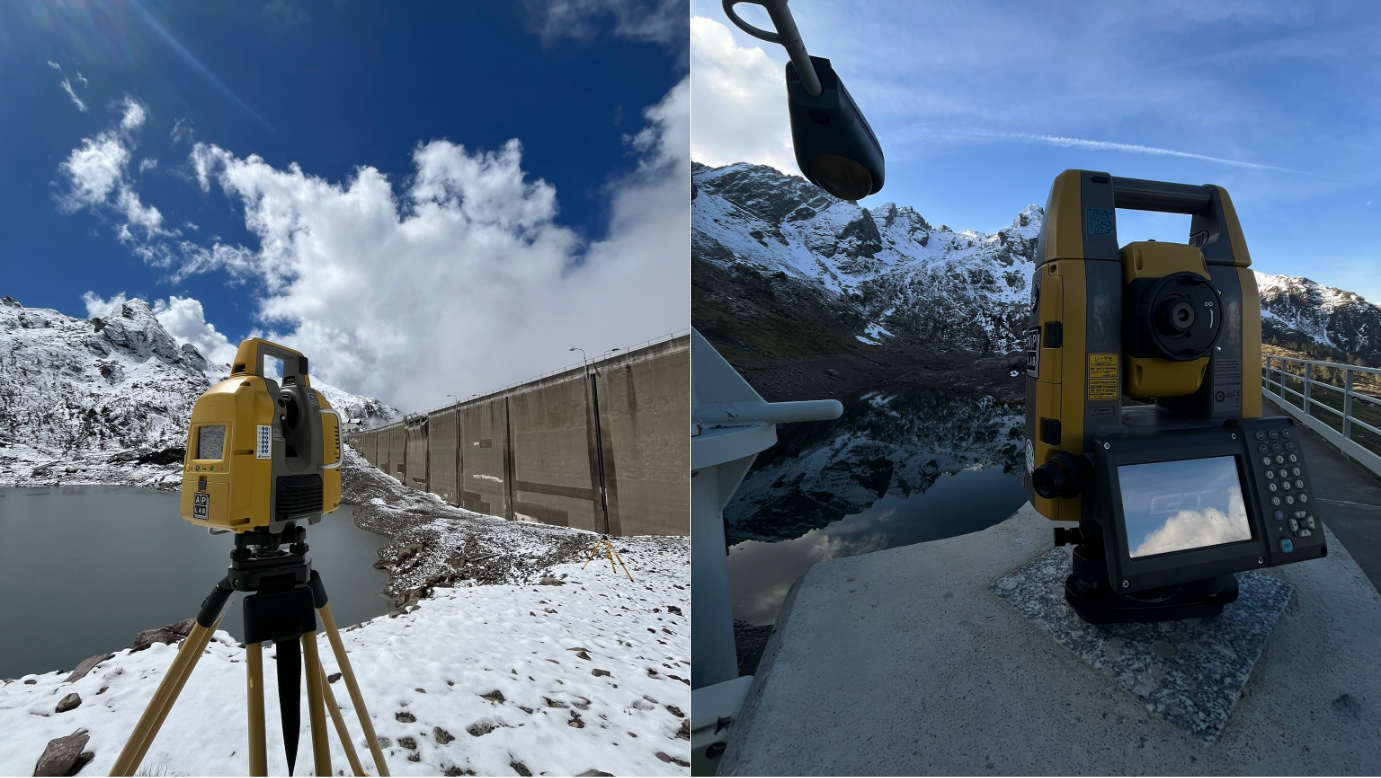

2. Rilievo puntuale, mediante 2 Laser Scanner statici Topcon GLS2000 e GLS2200, dell’intero corpo diga: prospetti e camminamento;
3. Rilievo andamento cunicoli interni con stazione totale totale Topcon GT1003;
4. Georeferenziazione del rilievo secondo coordinate assolute dei capisaldi forniti dalla committenza, tramite GPS base-rover Topcon Hyper.

La Sida sul Campo: Condizioni estreme

Portare a termine un’operazione di questa portata non è stato privo di ostacoli. Le condizioni ambientali ad alta quota hanno messo a dura prova sia il team che la strumentazione, tra improvviso maltempo, pioggia e nevicate che hanno richiesto la massima flessibilità operativa.

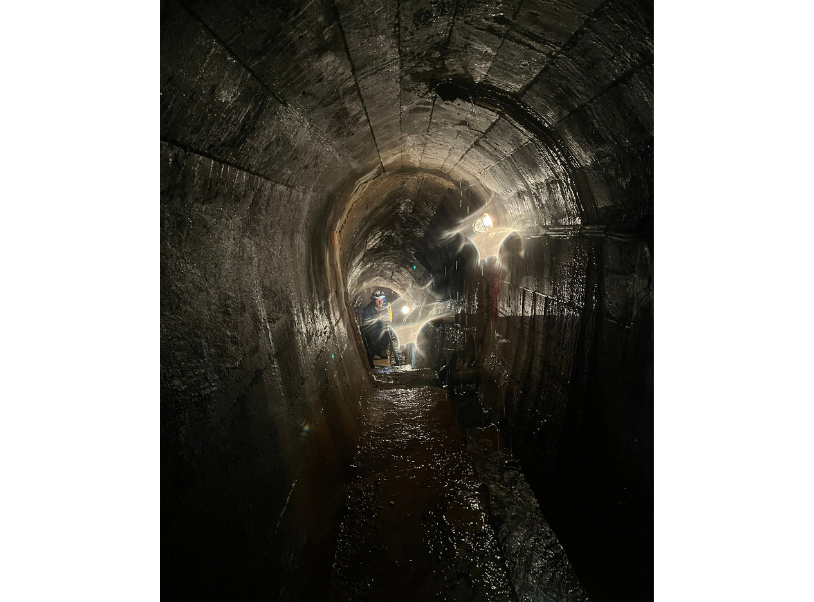

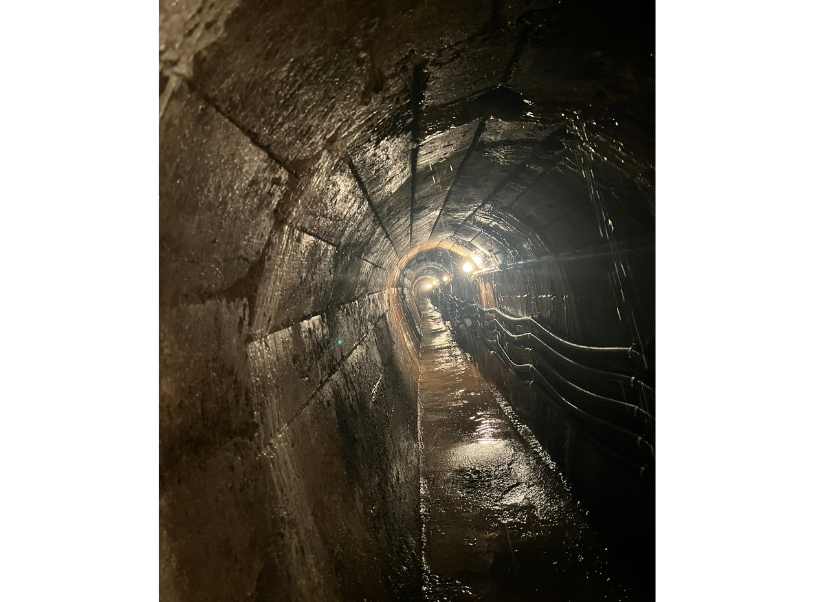

Le difficoltà maggiori si sono riscontrate all'interno dei cunicoli: spazi estremamente stretti, umidità e condizioni sfavorevoli che hanno richiesto spirito di adattamento. Di fronte a queste criticità, abbiamo dovuto rivedere le metodologie di rilievo ed adattare la strumentazione sul campo, studiando soluzioni ad hoc per superare i limiti geometrici e ambientali.

Grazie alle strategie operative adottate è stato possibile mappare ogni centimetro e garantire alla committenza il raggiungimento dell'obiettivo prefissato, senza compromessi sulla qualità del dato.

Elaborazione e restituzione

Tutti i dati acquisiti sul campo sono stati elaborati e modellati per fornire informazioni complete a supporto delle indagini geotecniche:

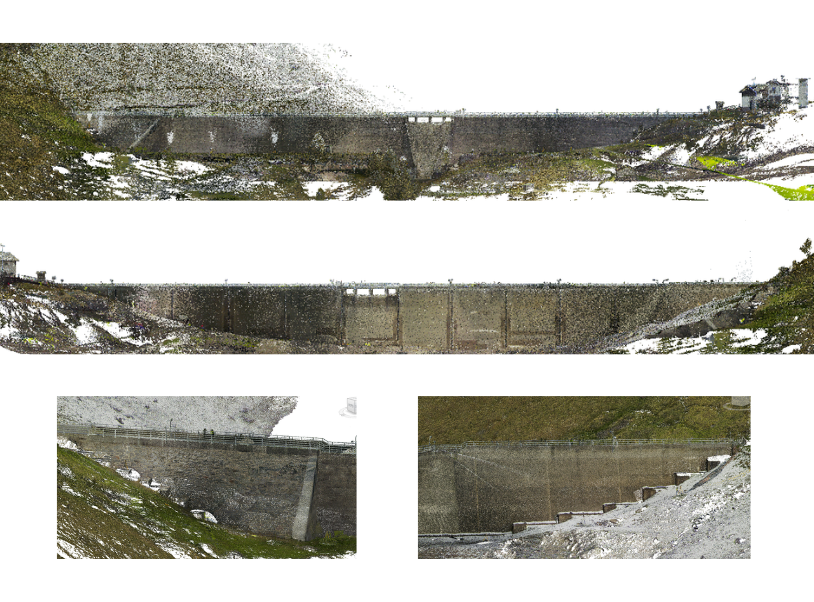

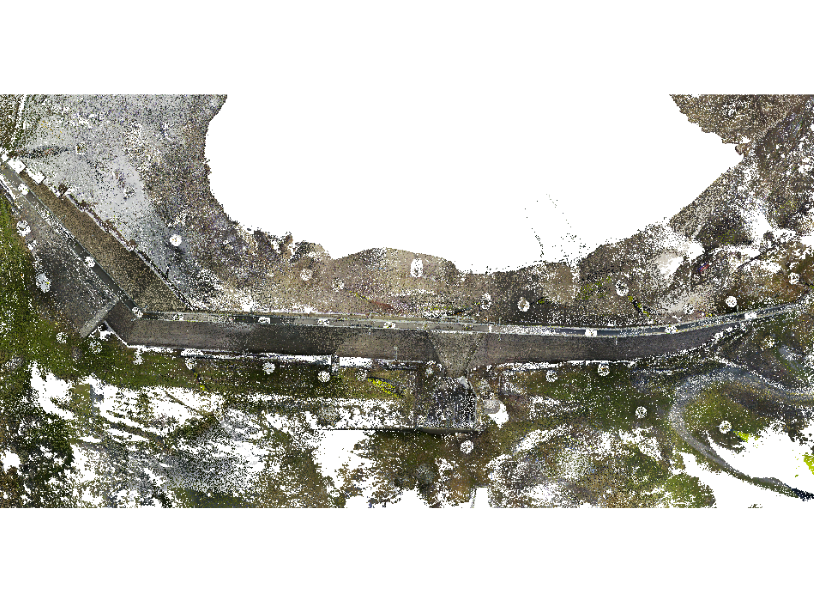

• Elaborazione nuvola di punti: Nuvola di punti ad alta densità georeferenziata;

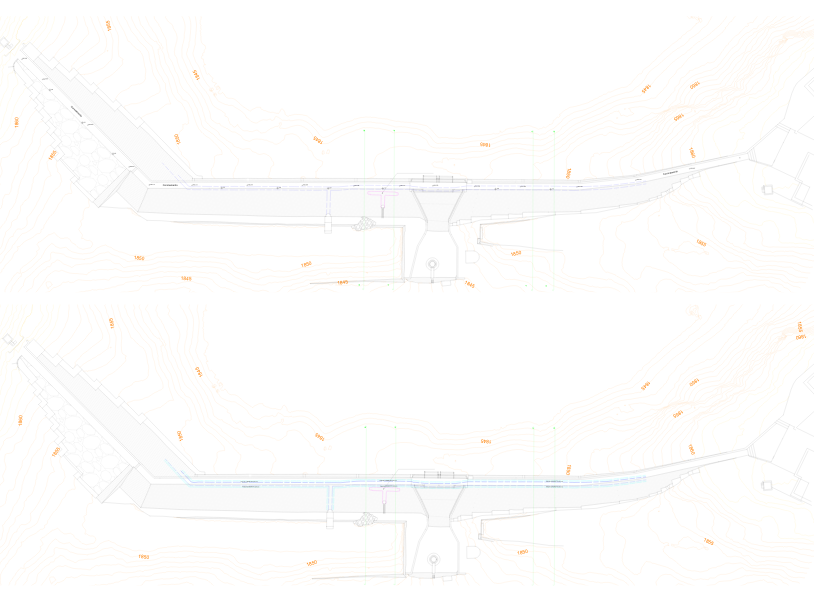

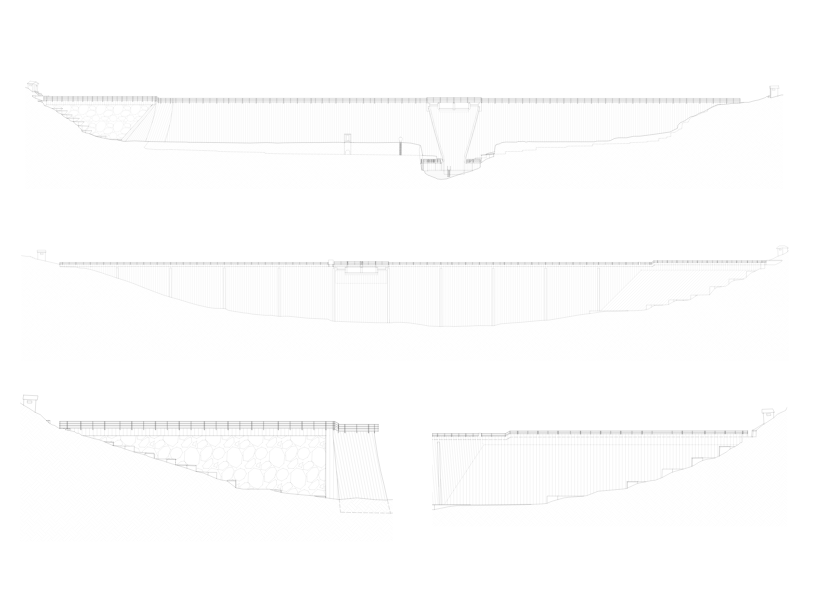

• Restituzione 2D: planimetrie, prospetti dei paramenti di valle e monte e sezioni trasversali mirate su zone indicate dalla committenza.

Un Approccio Integrato per la Sicurezza delle Infrastrutture

L'intervento presso la diga di Pescegallo dimostra come l'unione tra topografia di precisione, scansione 3D e pianificazione logistico-operativa permetta di affrontare contesti complessi e ambienti, restituendo dati certi e metricamente ineccepibili per la tutela e lo sviluppo delle grandi infrastrutture.
